Hydraulische fittingdraden: identificatiegids voor NPT, JIC, ORFS, BSP en metrisch

Stel dat een nieuw geleverd slangsamenstel drie slagen op de pomppoort wordt geschroefd en vervolgens vastloopt. Door iets meer te forceren ontstaat een verbinding die er goed uitziet, maar lekt zodra het systeem werkdruk bereikt. Bij buitendienstverlening veroorzaken niet-overeenkomende hydraulische fittingdraden veel vaker lekkages, gestripte poorten en verloren productietijd dan een defecte slang. Door draadfamilies te begrijpen en te identificeren hoe u ze kunt identificeren, worden de meeste van deze problemen opgelost voordat ze beginnen.

Waarom hydraulische fittingdraden belangrijk zijn

Schroefdraden op hydraulische fittingen doen meer dan alleen onderdelen bij elkaar houden. Ze genereren klemkracht en zijn in sommige ontwerpen het enige afdichtingselement. Als de schroefdraadstandaard verkeerd is, is de afdichtingsgeometrie ook verkeerd. Het resultaat kan een langzaam huilen zijn, olie onder hoge druk spuiten, het binnendringen van vervuiling of een fitting die onder druk afblaast.

• NPT-stijl taps toelopende schroefdraden wiggen samen om af te dichten, wat werkt voor lagedrukcircuits, maar bij trillingen los kan raken.
• Verbindingen met rechte schroefdraad, zoals JIC en ORFS, zijn afhankelijk van precieze zithoeken en O-ringposities, en niet van interferentie met schroefdraad.
• Het mengen van een 55 graden BSP-draad met een 60 graden NPT-draad van vergelijkbare diameter loopt meestal na een paar beurten vast.
• Eén verkeerd geïdentificeerd draadje kan leiden tot herbewerking, extra vracht en stilstand van de machine die de kosten van de fitting zelf ruimschoots overtreft.

De belangrijkste families van hydraulische fittingen

De hydraulische industrie werkt met een beperkt aantal draadstandaarden. In de onderstaande lijst staan ​​de personen die u het vaakst tegenkomt.

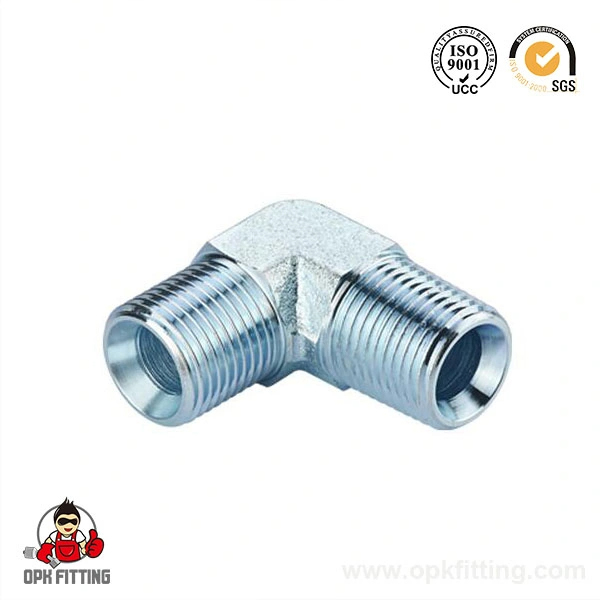

NPT en NPTF

Een National Pipe Tapered-draad heeft een draadvorm van 60 graden en loopt taps toe met 3/4 inch per voet. De wigwerking van de taps toelopende schroefdraden vormt de afdichting. NPTF, de Dryseal-versie, is zo bewerkt dat toppen en wortels lichtjes vervormen en afdichten zonder extra kit. NPT-schroefdraad is gebruikelijk op vloeistofkrachtaccessoires in Noord-Amerika. Bij hogedrukhydraulische systemen worden ze over het algemeen vermeden omdat trillingen de verbinding los kunnen maken en de draadwortels spiraalvormige lekpaden kunnen creëren.

JIC 37 graden flare (SAE J514)

De JIC-verbinding maakt gebruik van rechte UNF-draden en een flare-conus van 37 graden. De mannelijke flare zit op de vrouwelijke kegel in metaal-op-metaal contact. Er is geen afdichtmiddel of ring nodig. Omdat de afdichtingsoppervlakken conisch zijn, blijft de verbinding bij herhaalde montagecycli strak. JIC wordt veel gebruikt voor slangassemblages en buisverbindingen in de industriële en mobiele hydrauliek. Voor kant-en-klare slanguiteinden zijn onze JIC mannelijke 74 graden kegelfittingen zijn bewerkt volgens dezelfde SAE J514-geometrie.

16711 JIC mannelijke 74 ° kegelfabrikant, OEM / ODM-fabriek - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd is de beste fabrikant en fabriek van China ODM & OEM 16711 JIC Male 74 ° Cone. Productbeschrijving Productnaam: Jic Ma ... Bekijk Product →

ORFS (O-ring gezichtsafdichting, SAE J1453)

ORFS gebruikt rechte draden om een plat mannelijk vlak stevig tegen een O-ring te trekken die in een groef op het vrouwelijke vlak zit. De O-ring zorgt voor de afdichting; de schroefdraad levert alleen klemkracht. Dit maakt ORFS een van de meest betrouwbare verbindingstypes voor hogedruk- en trillingsgevoelige leidingen. Het is ook vergevingsgezind tijdens de montage omdat de O-ring binnen een gedefinieerde groef wordt samengedrukt. Onze ORFS mannelijke O-ringafdichtingsfittingen volg het standaard SAE J1453 gelaatsafdichtingsprofiel voor hydraulische slanguiteinden.

14211 ORFS mannelijke O-ringafdichtingfabrikant, OEM / ODM-fabriek - Ningbo Opk-fitting C Ningbo Opk Fitting Co., Ltd is de beste fabrikant en fabriek van China ODM en OEM 14211 ORFS mannelijke O-ringafdichting. Productbeschrijving Productnaam: 14... Bekijk Product →

BSPP en BSPT

British Standard Pipe wordt weergegeven als parallelle (BSPP) en taps toelopende (BSPT) vormen. Beide gebruiken de Whitworth-draadvorm van 55 graden. In de hydrauliek worden BSPP-poorten meestal afgedicht met een gebonden sluitring, een O-ring of een kegelvormige zitting van 60 graden die in de poort is machinaal bewerkt. BSPT-afdichtingen op de schroefdraad. BSP-schroefdraad lijkt op NPT-schroefdraad, maar is mechanisch incompatibel omdat de hoeken en spoed verschillen. Voor 60 graden kegelzittingpoorten, BSP mannelijke 60 graden conische zittingfittingen bieden een directe match voor mannelijke BSPP-assemblages.

12611 BSP mannelijke 60 ° kegelzittingfabrikant, OEM / ODM-fabriek - Ningbo Opk-fitting Ningbo Opk Fitting Co., Ltd is de beste fabrikant en fabriek van China ODM en OEM 12611 BSP mannelijke 60 ° kegelzitting. Grondstof: koolstofstaal en... Bekijk Product →

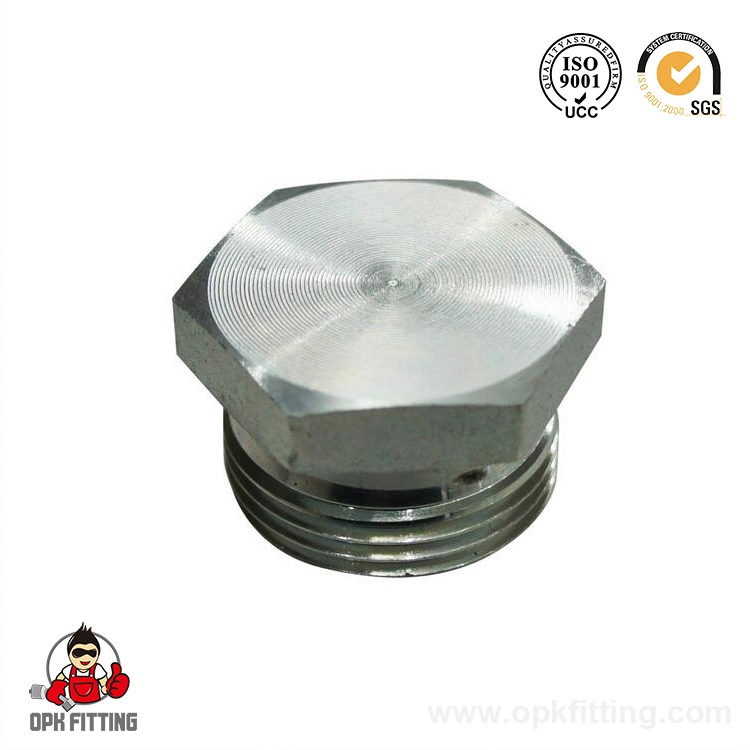

Metrische schroefdraad (DIN en ISO)

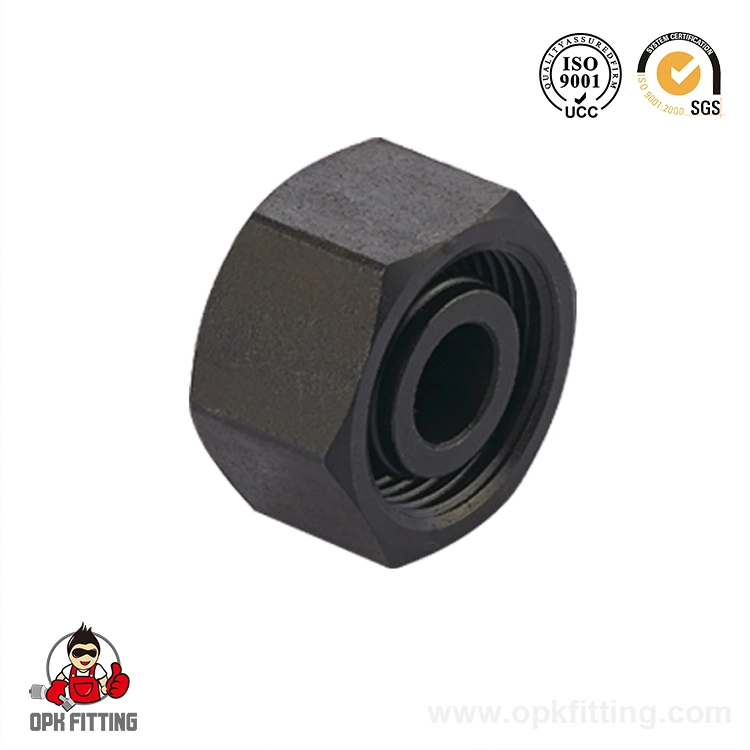

Het DIN 2353 / ISO 8434-1 24 graden conussysteem is standaard op veel Europese machines. De buisuiteinden zijn wijd uitlopend of gesneden tot een kegel van 24 graden en worden vervolgens vastgehouden door een moer en een snij- of O-ringhuls. ISO 6149 definieert een metrische poort met rechte schroefdraad en een O-ringafdichting, die lijkt op ORFS maar gebruik maakt van metrische schroefdraad. JIS 60 graden conusfittingen, gebruikelijk op Japanse apparatuur, combineren een BSPP-compatibele schroefdraad met een zitting van 60 graden. Deze drie metrische families zijn niet uitwisselbaar, tenzij de poort- en afdichtingsgeometrie exact overeenkomen.

Vier stappen om een hydraulische fittingdraad te identificeren

U kunt vrijwel elke hydraulische fitting identificeren met een remklauw, een draadspoedmeter en een bekend referentiediagram.

1. Controleer of de schroefdraad taps of parallel is. Leg het mannelijke uiteinde op een vlakke ondergrond en kijk langs het draadprofiel. Taps toelopende schroefdraden (NPT, BSPT, NPTF) lopen naar het einde toe af. Parallelle schroefdraden (JIC, ORFS, BSPP, metrisch) hebben dezelfde diameter.
2. Meet de toonhoogte met een meter. Imperial-verbindingen gebruiken draden per inch; metrische verbindingen gebruiken millimeters per draad. Noteer de spoed en de grootste diameter van een remklauw.
3. Identificeer de afdichtingsmethode. Zoek naar een kegel van 37 graden, een kegel van 45 graden, een O-ringgroef, een plat oppervlak, een kegel van 24 graden of een taps toelopende draad. De afdichtingsgeometrie is de snelste aanwijzing voor de draadfamilie.
4. Vergelijk uw cijfers met een standaardgrafiek voor dat type afdichting. Een draad zoals 9/16-18 UNF verschijnt op JIC, ORFS en sommige BSP-adapters; de stoelgeometrie bepaalt welke je daadwerkelijk hebt.

Vergelijking van hydraulische fittingschroefdraad

Onderstaande tabel vat de verschillen tussen de belangrijkste aanpasfamilies samen.

Afdichtingsmethoden in opengewerkte weergave

De drie afdichtingsprincipes in isometrische vergelijking: een conische flare (JIC), een gecomprimeerde O-ring (ORFS) en een taps toelopende schroefdraad (NPT/BSPT).

Veelgemaakte fouten en wat ze kosten

• NPT versus BSPT: beide zijn taps toelopend en gemakkelijk te verwarren. Omdat de 60 graden NPT- en 55 graden BSP-vormen verschillen, beginnen ze te rijgen, maar binden ze voordat ze worden afgedicht. Als u dit forceert, kan de poort barsten.
• JIC versus SAE 45 graden flare: een kegel van 37 graden en een kegel van 45 graden lijken zichtbaar op een versleten fitting. Een verkeerde fakkel verspreidt zich onder koppel en lekt tijdens de eerste drukcyclus.
• ORFS versus ISO 6149: beide gebruiken platte vlakken met een O-ring, maar de spoed verschilt. Cross-threading vernietigt de poort.
• Hergebruik van beschadigde ferrules of flare-zittingen: kleine inkepingen creëren lekpaden die geen enkele koppelinstelling kan sluiten.

Kies de juiste fitting voor uw toepassing

Begin vanaf de componentpoort, niet vanaf de slang. Controleer de poortstandaard en pas vervolgens het slanguiteinde of de adapter aan. Houd rekening met werkdruk, trillingen, montagefrequentie, temperatuur en routeringsruimte. De materiaalkeuze heeft ook invloed op de verbinding: staal is beter bestand tegen corrosie en vreten dan verzinkt koolstofstaal, en roestvrij staal voegt gewicht en kosten toe. Voor meer informatie over materiaalkeuze, zie dit overzicht van materialen voor hydraulische buismontage . Als u de poort kunt identificeren, maar een second opinion nodig heeft over de exacte thread, neem contact op met het OPK-fabrieksteam en voeg uw draaddiktes en duidelijke foto's toe.
