Een hydraulische slang is een flexibele, versterkte buis die is ontworpen om vloeistof onder druk tussen componenten in een hydraulisch systeem te transporteren, waardoor de kracht wordt overgedragen die nodig is om cilinders, motoren en andere actuatoren te bewegen. In tegenstelling tot stijve stalen buizen kan een hydraulische slang rond bewegende delen buigen en trillingen absorberen. Daarom is het de standaardkeuze overal waar apparatuur buigt, draait of van positie verandert tijdens het gebruik. Een compleet hydraulisch slangsamenstel koppelt de slang zelf aan hydraulische slangfittingen die aan elk uiteinde zijn gekrompen , waardoor een afgedicht pad ontstaat dat pompen, kleppen, cilinders en reservoirs met elkaar verbindt in één werkcircuit.
De meeste hydraulische slangen hebben een vergelijkbare gelaagde structuur, ongeacht de toepassing. Een binnenband transporteert de vloeistof en is bestand tegen de chemische samenstelling van die vloeistof, een verstevigingslaag van gevlochten of spiraalgewonden draad of textiel geeft de slang zijn drukcapaciteit, en een buitenmantel beschermt de versteviging tegen slijtage, weersinvloeden en algemene slijtage. Als u deze structuur begrijpt, wordt het veel eenvoudiger om de juiste slang en bijpassende fitting voor een bepaalde machine te kiezen.
Elke hydraulische slang is in lagen opgebouwd, en het aantal en het type van die lagen bepalen hoeveel druk de slang aankan en hoe deze zich gedraagt onder buiging, hitte en herhaaldelijk buigen.
| Laag | Functie | Gemeenschappelijk materiaal |
|---|---|---|
| Binnenband | Draagt en bevat de hydraulische vloeistof | Synthetisch rubber of thermoplastisch |
| Versterking | Biedt drukcapaciteit en barststerkte | Gevlochten of spiraalvormige staaldraad, textiel |
| Buitenste dekking | Beschermt tegen slijtage, weer en chemicaliën | Synthetisch rubber, polyurethaan |
Een enkele draadvlechtlaag is gebruikelijk bij lichtere slangen, terwijl een hydraulische hogedrukslang die in veeleisende apparatuur wordt gebruikt vaak twee of meer spiraalvormige draadlagen gebruikt om een veel hogere werkdruk te bereiken zonder uit te zetten of te verzwakken onder herhaalde drukcycli.
De drukwaarde van de hydraulische slang vertelt u de maximale werkdruk die een slang veilig aankan tijdens normaal gebruik, en deze moet altijd worden afgestemd op de werkelijke druk die de aangesloten pomp of het aangesloten systeem produceert, en mag niet zomaar willekeurig worden gekozen. Twee cijfers zijn hier van belang: de werkdruk waarvoor een slang geschikt is tijdens continu gebruik, en de barstdruk, die het punt van falen is en als ingebouwde marge ruim boven de werkdruk ligt.
Figuur 1: Relatieve werkdrukcapaciteit per wapeningsconstructie, van kleine tot grote schaal
Spiraalgewonden hydraulische slangen bereiken in deze vergelijking over het algemeen de hoogste drukcapaciteit. Daarom is een hydraulische hogedrukslang die wordt gebruikt op graafmachines, persen en zware hefapparatuur bijna altijd gebouwd met spiraaldraadversterking in plaats van een enkele textielvlecht.
Hydraulische slangfittingen verbinden de slang met pompen, cilinders, kleppen en spruitstukken, en de fitting is net zo belangrijk voor een lekvrij systeem als de slang zelf. Een fitting wordt doorgaans op het slanguiteinde gekrompen met behulp van een bijpassende ferrule, waardoor een permanente, drukbestendige hydraulische slang wordt gevormd.
De identificatie van hydraulische slangfittingen komt meestal neer op het samen controleren van drie details in plaats van alleen op het uiterlijk te vertrouwen: het schroefdraadtype en de maat, de zithoek of de afdichtingsstijl, en of de verbinding mannelijk of vrouwelijk is. Het meten van de schroefdraaddiameter met een schuifmaat en het vergelijken van de vorm van de zitting met een referentiekaart is de meest betrouwbare manier om een pasvorm te bevestigen voordat u een vervanging bestelt.
Het selecteren van een hydraulisch slangsamenstel begint met het afstemmen van vier factoren op de uitrusting die het zal dienen, in plaats van te kiezen op basis van alleen de slangdiameter.
Figuur 2: Illustratieve relatie tussen werkdruk en barstdrukmarge over slangmaten
De opening tussen de werkdrukleiding en de barstdrukleiding vertegenwoordigt de veiligheidsmarge die in een slang met de juiste classificatie is ingebouwd deze marge mag nooit worden behandeld als reservecapaciteit tijdens normaal systeemgebruik.
Een correcte installatie verlengt de levensduur en verkleint de kans op voortijdige lekkages of slangbreuk. Een eenvoudige installatiehandleiding voor hydraulische slangen volgt doorgaans deze volgorde.
Routine-inspectie spoort de meeste slangproblemen op lang voordat ze stilstand veroorzaken. Een praktische checklist voor onderhoud van hydraulische slangen behandelt tijdens elke inspectieronde de volgende punten.
Figuur 3: Illustratieve rangschikking van veelvoorkomende factoren die bijdragen aan het falen van slangen in het veld
Verschillende slangconstructies presteren verschillend binnen dezelfde reeks praktische maatregelen, wat een vergelijking naast elkaar nuttig maakt bij het beperken van een optie.
Figuur 4: Vergelijkende prestaties van vijf praktische maatregelen op relatieve schaal
Spiraaldraadslangen presteren over het algemeen goed op het gebied van drukcapaciteit en slijtvastheid, wat past bij normaal gebruik op zware machines, terwijl gevlochten slangen met enkelvoudige draad lichter en flexibeler blijven, waardoor het een gebruikelijke keuze is op apparatuur met strakkere leidingen en frequente bewegingen.
Hydraulische slangen en hydraulische slangkoppelingen komen voor in een breed scala aan industriële apparatuur, overal waar vloeistofkracht wordt gebruikt om beweging of kracht te genereren.
| Industrie | Typische toepassing |
|---|---|
| Technische machines | Graafmachine, lader en kraan hydraulische circuits |
| Metallurgie en mijnbouw | Zware perslijnen en materiaalbehandelingsapparatuur |
| Aardolie en Chemie | Vloeistofoverdrachtlijnen die bestand zijn tegen specifieke procesvloeistoffen |
| Scheepvaart en Marine | Dekmachines en hydraulische stuursystemen |
| Lucht- en ruimtevaart en militair | Grondondersteuning en gespecialiseerd mobiel materieel |
| Bouw | Betonpompen, liften en compact materieel |
OPK FITTING Hydraulic Equipment Factory is een gespecialiseerde fabrikant van hydraulische slangen, hydraulische slangkoppelingen en adapters, gevestigd in Ningbo City, provincie Zhejiang, een gebied dat al lang wordt erkend als een centrum voor de productie van hydraulische buizen in China. Met meer dan 10 jaar productie-ervaring De fabriek bestrijkt een breed scala aan drukniveaus, slangmaten en fittingtypen voor machines, metallurgie, aardolie, bouw, scheepvaart, lucht- en ruimtevaart, landbouw, farmaceutische en voedingsmiddelenindustrie.
De productie in de fabriek volgt een volledige proceslijn, inclusief het doorsnijden van buizen, het strippen van rubber, het krimpen van slangen, proefdruktesten en spoelen. Elleboogverbindingen worden geproduceerd via een integraal productieproces met behulp van hoogfrequente verwarmingsapparatuur en computergestuurde pijpenbuigers, wat een strakke structuur en betrouwbare afwerking ondersteunt voor elke hydraulische slangassemblage die de fabriek verlaat. Het team bestaat uit bekwame ontwerpprofessionals die zich richten op zowel productprestaties als responsieve klantenondersteuning, en producten vanuit de fabriek worden geleverd aan klanten in het Midden-Oosten, Europa en de Verenigde Staten.
Stem de slang af op de werkdruk van uw systeem, het vloeistoftype, het temperatuurbereik en de vereiste buigradius in plaats van alleen op diameter te kiezen.
De juiste fitting hangt af van het type poortdraad dat al op uw apparatuur aanwezig is, zoals JIC, ORFS, NPT of BSP, dus identificatie gaat vóór selectie.
Controleer de maximale werkdruk die uw pomp of systeem genereert en selecteer een slang met een hogere waarde dan dat cijfer, met een passende veiligheidsmarge.
Meet de draaddiameter, controleer de zithoek of het type afdichting en bevestig of de verbinding mannelijk of vrouwelijk is voordat u een match bestelt.
De tekst op de lay-out van de slang vermeldt doorgaans de binnendiameter, de werkdruk, het temperatuurbereik en informatie over de productiebatch, afgedrukt langs de buitenmantel.
Zendingen worden meestal over zee vervoerd, aangezien de fabriek dicht bij de haven van Ningbo ligt, en er is luchtvracht beschikbaar via de luchthavens van Ningbo en Shanghai voor dringende bestellingen.
Producten zijn bedoeld voor hydraulische en vloeistoftransportsystemen in machinebouw, metallurgie, aardolie, mijnbouw, bouw, chemie, scheepvaart, lucht- en ruimtevaart en militair gebied.
Voorwaarden zoals FOB, CIF of CNF worden bij de offerte bevestigd, waarbij massaproductieorders gewoonlijk worden gerangschikt als aanbetaling, gevolgd door het saldo vóór levering, en maandelijkse afrekening op aanvraag.

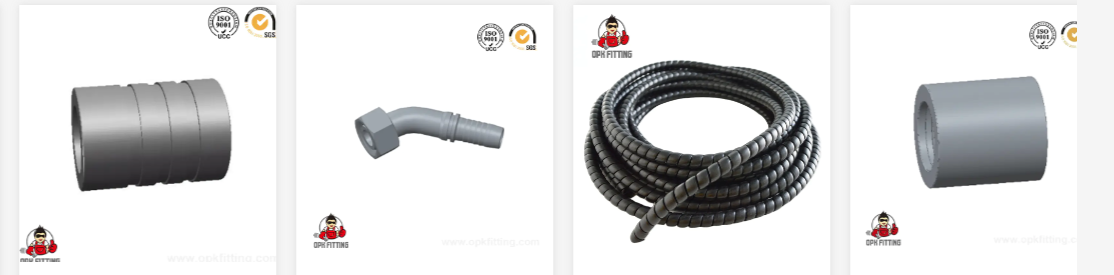

PRODUCTNAAM: Spiraalvormige beschermhoes PP-kunststof slangbeschermer voor hydraulische slang Aanbevolen voor: Het gebruik van Spiral Guard Wr...
