Wat is een industriële slangfitting? Volledige gids

Wat een Industriële slangfitting Is en waarom het ertoe doet

Een industriële slangfitting is het connectoronderdeel dat een flexibele slang verbindt met een pijp, klep, pomp, cilinder of een andere slang , waardoor de verbinding wordt afgedicht zodat vloeistof of gas door het systeem kan bewegen zonder te lekken. Het bestaat doorgaans uit een koppelingslichaam, een ferrule of huls die de slang vasthoudt, en een draad- of flensinterface aan het andere uiteinde die past bij de rest van het systeem.

De meeste industriële slangfittingen die tegenwoordig worden verkocht, zijn gebouwd als een industriële standaardslangfitting, wat betekent dat de draadvorm, de afdichtingshoek en de afmetingen een erkende specificatie volgen, zoals SAE, DIN, ISO of BS, in plaats van een eenmalig eigen ontwerp. Deze standaardisatie zorgt ervoor dat een fitting uit één productierun betrouwbaar kan worden gecombineerd met een slang, klep of cilinderpoort die ergens anders is geproduceerd, wat enorm van belang is in hydraulische en vloeistoftransportsystemen waar een verkeerde combinatie een lek onder druk kan betekenen in plaats van een klein ongemak.

In de rest van deze gids wordt uitgelegd hoe een standaard slangfitting wordt gebouwd, hoe de normen voor schroefdraad en afdichting zich verhouden, hoe u een hydraulische slangfitting op maat kunt maken voor een bepaalde druk en slangdiameter, en waar u op moet letten bij een fabrikant van industriële slangfittingen.

Wat is een Standaard slangfitting

Een standaard slangfitting is een koppeling die is gebouwd volgens een gepubliceerde afmetings- en draadspecificatie in plaats van een aangepaste of bedrijfseigen geometrie. Tot de meest voorkomende specificaties op het gebied van hydraulisch en industrieel slangwerk behoren SAE-fittingen met rechte schroefdraad en flare-fittingen, DIN-metrische fittingen die gebruikelijk zijn in Europase apparatuur, ISO-fittingen die worden gebruikt voor grensoverschrijdende apparatuurcompatibiliteit, en BS-fittingen die gebruikelijk zijn in apparatuur op de Britse en Commonwealth-markt.

Het kiezen van een industriële standaard slangfitting boven een eigen ontwerp vereenvoudigt over het algemeen toekomstig onderhoud, omdat vervangende onderdelen uit meer dan één productielijn kunnen worden betrokken zonder het verbindingspunt opnieuw te ontwerpen.

Hoe industriële slangfittingen werken: kerncomponenten

Elke industriële slangfitting deelt drie functionele zones, ongeacht de schroefdraadstandaard of slangmaat.

Slangkoppeling en ferrule

Het koppelingslichaam wordt in of over het slanguiteinde gestoken en tijdens het krimpen wordt een ferrule of huls rond de slang samengedrukt om de fitting op zijn plaats te vergrendelen en de buitenste slanglaag tegen de fittingschacht af te dichten.

Draad- en afdichtingsinterface

Het andere uiteinde van de fitting draagt de draad of flens die aansluit op de rest van het systeem. Afdichting vindt plaats via een taps toelopende schroefdraad die bij contact afdicht, een parallelle schroefdraad gecombineerd met een O-ring of gebonden sluitring, of een flare- en kegelinterface die afdicht door metaal-op-metaal contact onder koppel.

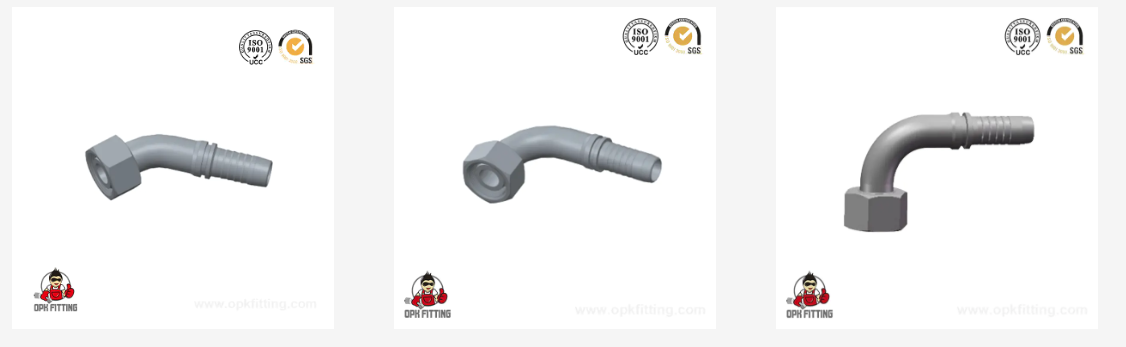

Gekrompen versus herbruikbare fittingen

Gekrompen fittingen worden met behulp van een krimpmachine permanent op de slang geperst en kunnen niet worden verwijderd zonder de slang door te snijden, terwijl herbruikbare of in het veld te bevestigen fittingen op het slanguiteinde worden geschroefd of geklemd en kunnen worden gedemonteerd en opnieuw gemonteerd, wat geschikt is voor reparatiesituaties in het veld waarbij een krimpmachine niet beschikbaar is.

Hogedrukslangfitting Maatvoering op slangdiameter

De werkdrukcapaciteit neemt over het algemeen af naarmate de binnendiameter van de slang toeneemt, omdat een grotere boring een proportioneel dikkere versterkingslaag nodig heeft om dezelfde wandspanning te behouden. Een hogedrukslangfitting op een slang met een kleine diameter kan vaak een aanzienlijk hogere werkdruk aan dan dezelfde fittingfamilie op een slang met een grotere diameter Daarom is het dimensioneren op basis van alleen de diameter zonder de drukwaarde te controleren een veel voorkomende specificatiefout.

Figuur 1: Algemene referentiewerkdrukbanden per slangboring. De werkelijke waarden zijn afhankelijk van de versterkingslagen, het fittingontwerp en de toegepaste veiligheidsfactor.

Selectiecriteria voor hydraulische slangfittingen

Naast diameter en druk bepalen verschillende andere parameters of een hydraulische slangfitting betrouwbaar zal presteren in een bepaald systeem.

Figuur 2: Algemene deratingtrend waaruit blijkt dat de drukcapaciteit afneemt naarmate de bedrijfstemperatuur stijgt, uitgedrukt als percentage van de nominale koude druk.

Typen slangfittingen met schroefdraad uitgelegd

Een slangfitting met schroefdraad kan verschillende schroefdraad- en afdichtingsgeometrieën gebruiken, en het combineren van de verkeerde twee is een van de meest voorkomende oorzaken van een lekkende verbinding op een hydraulisch systeem.

NPT-draad

National Pipe Taps toelopende schroefdraadafdichtingen door de mannelijke en vrouwelijke taps toelopende schroefdraad samen te klemmen, meestal ondersteund door schroefdraadafdichting, en is gebruikelijk op algemene industriële en landbouwapparatuur.

BSP-draad

British Standard Pipe-draad is verkrijgbaar in zowel taps toelopende als parallelle vormen, waarbij de parallelle versie afdicht door een gebonden ring in plaats van door draadinterferentie, wat gebruikelijk is bij apparatuur op de Europese en Commonwealth-markt.

JIC-draad

Fittingen van de Joint Industry Council maken gebruik van een flare-afdichting van 37 graden op een parallelle schroefdraad, waardoor een sterke metaal-op-metaal afdichting ontstaat die goed presteert onder trillingen en veel wordt gebruikt in Noord-Amerikaanse hydraulische systemen.

ORFS-draad

O-ringafdichtingsfittingen gebruiken een O-ring met een plat oppervlak in plaats van een flare- of draadafdichting, waardoor een van de meest lekbestendige verbindingen ontstaat die beschikbaar zijn voor hydraulische hogedruktoepassingen.

Metrische draad

Fittingen met metrische schroefdraad, vaak gecombineerd met een conus en O-ring van 24 graden, zijn gebruikelijk op in Europa gebouwde machines en worden steeds vaker gespecificeerd op apparatuur die is ontworpen voor de mondiale markt.

Figuur 3: Algemeen referentiedrukvermogen per draad- en afdichtingsgeometrie. De werkelijke beoordelingen variëren afhankelijk van de maat, het materiaal en het ontwerp van de fabrikant.

Materiaal- en coatingkeuzes voor industriële slangfittingen

Koolstofstaal blijft het meest voorkomende lichaamsmateriaal voor algemene hydraulische toepassingen, meestal afgewerkt met een zink- of zink-nikkellaag om oppervlaktecorrosie te weerstaan tijdens opslag en gebruik in het veld. Roestvrijstalen fittingen kosten meer om te bewerken, maar zijn veel beter bestand tegen corrosie in maritieme, chemische, voedsel- en farmaceutische omgevingen waar spoelwater of blootstelling aan zout routinematig is. Messing fittingen komen voornamelijk voor op lucht- en waterleidingen met lagere druk, waar bewerkbaarheid en matige corrosieweerstand belangrijker zijn dan de maximale drukcapaciteit.

Figuur 4: Relatieve vergelijking tussen vijf praktische factoren op een algemene vijfpuntstechnische referentieschaal.

Industrieën die afhankelijk zijn van industriële slangfittingen

Industriële en industriële standaard slangkoppelingen verschijnen overal waar vloeistof of gas door een flexibele verbinding moet bewegen in plaats van door een starre leiding. Gemeenschappelijke sectoren zijn onder meer:

• Hydraulische circuits voor bouw- en grondverzetmachines
• Landbouwapparatuur en hydrauliek van werktuigen
• Vloeistofsystemen voor schepen en schepen
• Leidingen van metallurgie en aardolieverwerkingsfabrieken
• Voedsel- en farmaceutische verwerkingslijnen waarvoor sanitaire voorzieningen nodig zijn
• Grondondersteuningsapparatuur voor de ruimtevaart en de ruimtevaart

Elke sector heeft de neiging de voorkeur te geven aan een bepaalde combinatie van materiaal, schroefdraadstandaard en afdichtingsmethode op basis van de te verpompen vloeistoffen, de omgevingsomgeving en hoe vaak de verbinding wordt gedemonteerd voor onderhoud.

Op maat gemaakte slangfittingen en OEM-slangfittingen

Standaard catalogusfittingen dekken de meeste toepassingen, maar sommige apparatuurindelingen vereisen een aangepaste slangfitting die is opgebouwd rond een specifieke buighoek, lengte of poortconfiguratie waaraan een catalogusonderdeel niet kan voldoen. Met OEM-slangfittingen, geproduceerd volgens de eigen tekening of het voorbeeldonderdeel van de klant, kunnen bouwers van apparatuur een fitting integreren die precies past bij hun specifieke omhulsel en montage-eisen, in plaats van de lay-out rond een standaardonderdeel aan te passen.

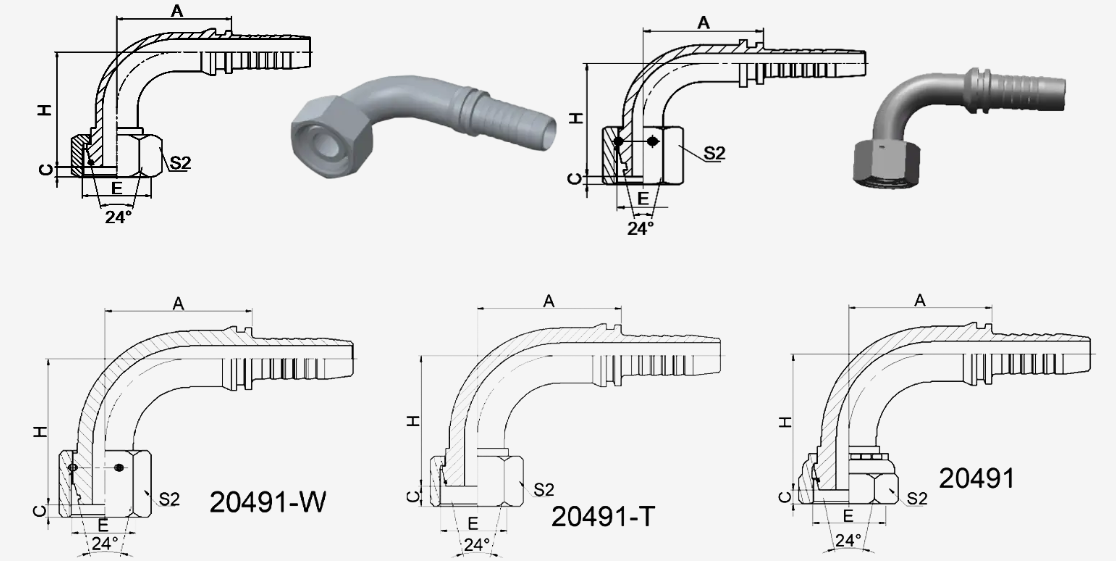

Ellebooggewrichten zijn een veelvoorkomend maatwerkverzoek, omdat de buighoek en straal sterk variëren tussen machineontwerpen. Het produceren van een elleboogverbinding via een integraal vormingsproces met een hoogfrequente verwarming en een computergestuurde pijpenbuiger zorgt over het algemeen voor een strakkere maatconsistentie tijdens een productierun dan fittingen die zijn samengesteld uit afzonderlijke gelaste segmenten.

Beste praktijken voor installatie en krimpen

Een juiste montagetechniek beschermt zowel de integriteit van de afdichting als de levensduur van een hydraulische slangfitting. Veldgegevens van krimpbewerkingen wijzen consequent terug op een klein aantal stappen die de meeste vroegtijdige mislukkingen kunnen voorkomen.

1. Snijd de slang vierkant af met een geschikt slangsnijgereedschap in plaats van met een handzaag, omdat een schuine snede zelfs contact met de ferrule voorkomt.
2. Strip alleen de buitenste afdekking als het fittingontwerp een afgesplitste slang vereist, waarbij u precies de striplengte van de fabrikant van de fitting volgt.
3. Steek de slang volledig in de fitting voordat u gaat krimpen, zodat de verstevigingslaag onder de volledige lengte van de ferrule zit.
4. Stel de krimpmachine in op de exacte matrijsgrootte en -druk die zijn gespecificeerd voor die fitting- en slangcombinatie.
5. Voer een proefdruktest uit op voltooide assemblages voordat ze in gebruik worden genomen om te bevestigen dat er geen lekkage is bij de krimp- of draadinterface.
6. Spoel afgewerkte assemblages af en sluit ze af om verontreiniging uit de boring te houden vóór installatie.

Een fabrikant van industriële slangfittingen kiezen

Bij het selecteren van een fabrikant van industriële slangfittingen of een leverancier van industriële slangfittingen moet u voorbij de cataloguspagina kijken naar de productiecapaciteit, aangezien consistente krimpkwaliteit en maatnauwkeurigheid over een volledige orderrun net zo belangrijk zijn als het eerste monsteronderdeel.

OPK FITTING Hydraulic Equipment Factory is een voorbeeld van een fabriek voor slangfittingen die is gebouwd rond de productie van hydraulische buizen en adapters en die slangfittingen, adapters en flexibele hydraulische slangen omvat in een reeks drukniveaus en maten. Producten uit dit soort faciliteiten worden doorgaans toegepast in hydraulische en vloeistoftransportsystemen in machines, metallurgie, aardolie, bouw, scheepsbouw, lucht- en ruimtevaartgrondapparatuur, landbouw, farmaceutische en voedselverwerkingsomgevingen. De fabriek opereert vanuit Ningbo City in de provincie Zhejiang, China, een regio met een gevestigde basis voor de productie van hydraulische leidingen en een sterke transportinfrastructuur voor zowel zee- als luchtexportroutes.

De productiestappen bij dit soort faciliteiten omvatten doorgaans het snijden van pijpen, het strippen van rubber, het krimpen van slangen, proefdruktesten en spoelen, ondersteund door CNC-bewerkingscapaciteit voor de fittinglichamen zelf. Bij het vergelijken van een fabrikant van industriële slangfittingen met een andere, vragen ingenieurs vaak naar het aantal CNC-machines en de algemene productiecapaciteit, de interne testmogelijkheden voor fysieke en dimensionale eigenschappen, en of de fabriek zowel OEM-slangfittingen, gebouwd op basis van klanttekeningen als standaardcatalogusproductie, naast elkaar ondersteunt.

Veelgestelde vragen

• Vraag 1: Wat is een industriële slangfitting?

  A: Het is het connectoronderdeel dat een flexibele slang verbindt met een leiding, klep, pomp of cilinderpoort, waardoor de verbinding wordt afgedicht zodat vloeistof of gas door het systeem kan stromen zonder te lekken.

• Vraag 2: Wat is een standaard slangfitting

  A: Het is een fitting die is gebouwd volgens een gepubliceerde draad- en maatspecificatie, zoals SAE, DIN, ISO of BS, waardoor deze op betrouwbare wijze kan worden gecombineerd met onderdelen van meer dan één productiebron.

• Vraag 3: Waar worden slangkoppelingen voor gebruikt?

  A: Ze verbinden flexibele slangsecties met starre leidingen, pompen, kleppen en cilinders in hydraulische, pneumatische en algemene vloeistoftransportsystemen.

• Vraag 4: Hoe werken industriële slangfittingen?

  A: Een ferrule of huls wordt rond de slang samengedrukt om deze vast te pakken en af te dichten op het fittinglichaam, terwijl het andere uiteinde op het systeem wordt aangesloten via een bijpassende schroefdraad- of flensinterface.

• Vraag 5: Wat is het verschil tussen een gekrompen en een herbruikbare slangfitting

  A: Een gekrompen fitting wordt met een krimpmachine permanent op de slang geperst, terwijl een herbruikbare fitting op het uiteinde van de slang wordt geschroefd of geklemd en kan worden verwijderd en opnieuw aangebracht zonder de slang door te snijden.

• Vraag 6: Hoe kies ik het juiste schroefdraadtype voor een hydraulische slangfitting

  A: Zorg eerst dat het draadtype overeenkomt met de poort op de bijpassende apparatuur en controleer vervolgens of de drukwaarde van de fitting en het afdichtingstype geschikt zijn voor de werkdruk en de betrokken vloeistof.

• Vraag 7: Welke producten kunt u leveren?

  A: De productie omvat slangkoppelingen, moffen, overgangsfittingen en hydraulische koppelingen die zijn gebouwd volgens SAE, DIN, ISO, BS en andere internationale normen.

• Vraag 8: Hoe zit het met de productiecapaciteit van uw bedrijf?

  A: De fabriek beschikt over meer dan 100 CNC-bewerkingsmachines, ondersteund door een team van onderzoeks- en ontwikkelingspersoneel dat zich richt op passend ontwerp en procesverbetering.

• Vraag 9: Hoe waarborgt uw bedrijf de productkwaliteit

  A: Elk productieproces omvat inline-inspectie en eindproducten worden getest op basis van klantvereisten en internationale normen met behulp van een intern inspectiesysteem dat materiaaleigenschappen en maatnauwkeurigheid omvat.

• Vraag 10: Produceert u standaardonderdelen?

  A: De productie is voornamelijk gebaseerd op internationale standaardonderdeelspecificaties, die compatibiliteit tussen gangbare draad- en verbindingsstandaarden ondersteunen.

• Vraag 11: Hoe lang duurt het voordat we een antwoord krijgen nadat we een aanvraag hebben ingediend

  A: Op werkdagen worden vragen doorgaans binnen vier uur na ontvangst beantwoord.

• Vraag 12: Kunt u aangepaste of OEM-slangfittingen leveren?

  A: Ja, op maat gemaakte slangfittingen en OEM-slangfittingen worden ontwikkeld en geproduceerd volgens klanttekeningen of voorbeeldonderdelen, inclusief aangepaste ellebooggewrichtconfiguraties.
